КД по ЕСКД

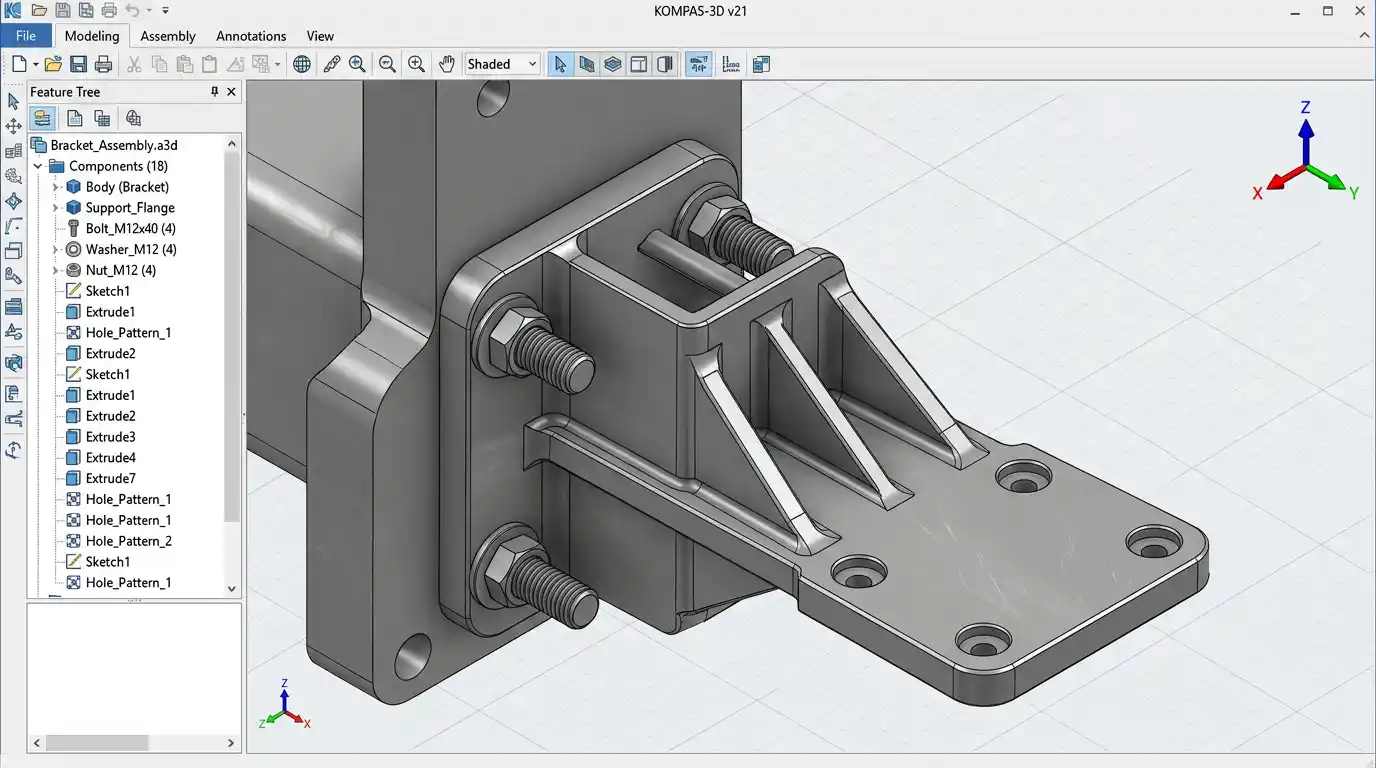

Документация на узел крепления
Подготовлен комплект КД по требованиям ЕСКД для серийного производства узла.
Срок: 10 днейОтрасль: Промышленность
КД по ЕСКД
Разработка документации по ЕСКД
Оформляем конструкторскую документацию строго в соответствии с действующими стандартами Единой системы конструкторской документации (ЕСКД). Документы готовы для приёмки на любом российском производстве.
Кратко об услуге
- Срок от 10 дней
- Стандарты ГОСТ
- Формат DWG, PDF, Компас
- География Вся Россия
Что такое КД по ЕСКД
ЕСКД (Единая система конструкторской документации) — комплекс российских государственных стандартов, регламентирующих оформление конструкторской документации. КД по ЕСКД обязательна для большинства государственных и крупных частных производств в России.
Документация по ЕСКД имеет строгие требования к оформлению чертежей, штампам, обозначениям, спецификациям и текстовым документам. Мы знаем все нюансы стандартов и оформляем документы так, чтобы они прошли любую техническую приёмку.
Что входит в услугу
Полный комплект документов по ГОСТ.
- Чертежи деталей по ГОСТ 2.109
- Сборочные чертежи по ГОСТ 2.109
- Спецификации по ГОСТ 2.106
- Ведомости покупных изделий (ВП)
- Ведомости спецификаций (ВС)
- Технические условия (ТУ)
- Пояснительные записки
- Схемы (электрические, гидравлические, кинематические) по ГОСТ 2.701
- Обозначения по ГОСТ 2.201
- Оформление основных надписей (штампов) по ГОСТ 2.104
Технологии и оборудование
Профессиональное ПО, сертифицированное для работы с ЕСКД.
Компас-3DРоссийский CAD по ЕСКД
SolidWorksС шаблонами ЕСКД
AutoCAD MechanicalЧертежи по ГОСТ
Лоцман:PLMУправление документами
ГОСТ 2.xxxПолное соблюдение стандартов
Шаблоны штамповГотовые для производства
Сроки и стоимость
Стоимость зависит от объёма работ и требований к оформлению.
От чего зависит стоимость
Количество чертежей
Объём документации
Объём документации
Сложность изделия
Простая деталь или сборка
Простая деталь или сборка
Полнота комплекта
Только чертежи или с ТУ, ПЗ
Только чертежи или с ТУ, ПЗ
Доработка существующих
С нуля или приведение к ЕСКД
С нуля или приведение к ЕСКД
Срок: от 10 дней
Расчёт стоимости — в течение рабочего дня после заявки.
Примеры работ
Реализованные проекты по ЕСКД.
КД по ЕСКД
КД на корпус прибора
Полный комплект документации по ГОСТ для приборостроительного производства.
Срок: 2 неделиОтрасль: Приборостроение
КД по ЕСКД

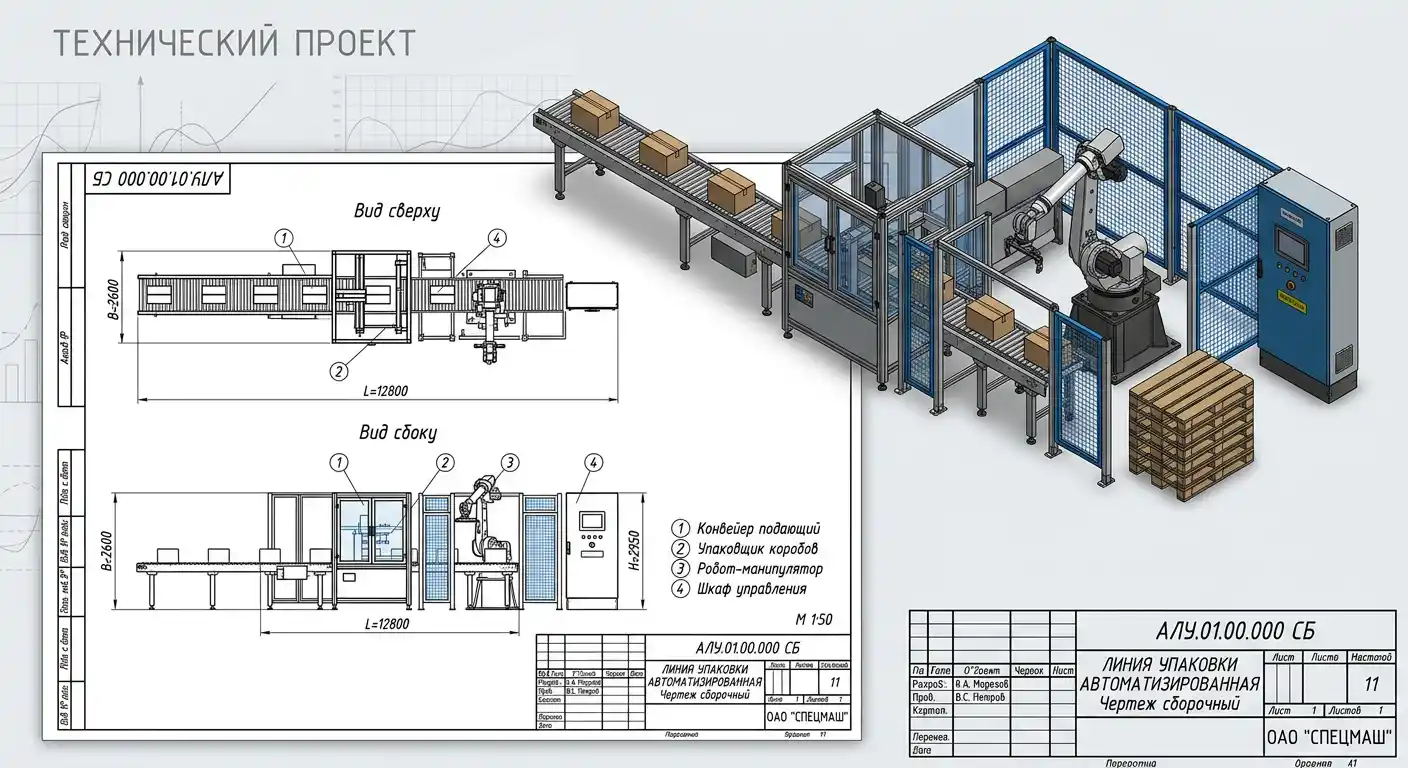

Документация на линию упаковки
Чертежи по ЕСКД для всех узлов автоматизированной линии.
Срок: 1 месяцОтрасль: Пищевое производство
Вопросы и ответы
Самые частые вопросы про КД по ЕСКД.
ЕСКД — Единая система конструкторской документации, комплекс российских ГОСТов. Документация по ЕСКД обязательна для большинства российских производств, особенно государственных, оборонных и крупных промышленных предприятий.
Да, выполняем такие работы. Перерабатываем чертежи, исправляем оформление, добавляем недостающие документы (спецификации, ВП), приводим всё к требованиям ГОСТ.
Чаще всего в Компас-3D — это российская система, изначально заточенная под ЕСКД. Также можем работать в SolidWorks и AutoCAD Mechanical с использованием специальных шаблонов.
Если требуется обычная КД по ЕСКД — да. Для документации с грифом "Секретно" нужны специальные лицензии — это уточняется отдельно.
Да, разрабатываем технические условия по ГОСТ 2.114. Это отдельная услуга, оплачивается дополнительно к основной КД.
Все замечания, связанные с оформлением по ЕСКД, исправляем бесплатно. Это наша зона ответственности. Изменения по сути изделия (новые требования заказчика) обсуждаются отдельно.
Нужна документация по ЕСКД?
Подготовим комплект для приёмки на любом российском производстве.
Заявка на КД по ЕСКД
Опишите задачу — рассчитаем стоимость и сроки.
