Проектирование производственной линии: с чего начинается

Почему проектирование линии — это серьёзная задача

Запуск нового производства или модернизация существующего — это инвестиции в десятки и сотни миллионов рублей. Ошибки на этапе проектирования могут стоить очень дорого: недостаточная производительность, узкие места, неудобная компоновка, перерасход электроэнергии.

Грамотный проект производственной линии — это инструмент, который окупается многократно за счёт оптимизации процесса, снижения брака, экономии ресурсов и удобства работы персонала.

Какие вводные нужны от заказчика

Перед тем как начать проектирование, нужно собрать максимально полную информацию. Чем больше вы расскажете на старте, тем точнее будет проект.

1. Технологическая информация о продукте

• Что именно производится (тип продукции, характеристики)
• Из какого сырья
• Какие технологические операции необходимы
• Требования к качеству и приёмке
• Особенности (хрупкость, температурный режим, химическая активность)

2. Требуемая производительность

• Сколько единиц продукции в час, смену, сутки
• Режим работы (1, 2, 3 смены)
• Сезонные колебания
• Возможность будущего расширения

3. Информация о площадке

• Размеры доступного помещения (длина, ширина, высота потолков)
• Существующие коммуникации (электричество, вода, сжатый воздух, газ)
• Расположение въездов, проёмов, окон, колонн
• Грузоподъёмность полов
• Условия в помещении (температура, влажность, запылённость)

4. Бюджет и сроки

• Ориентировочный бюджет на оборудование и проектирование
• Желаемые сроки запуска
• Готовность к этапному запуску (сначала часть линии, потом расширение)

5. Ограничения

• Экологические требования (выбросы, стоки)
• Требования по безопасности труда
• Шумовые ограничения
• Доступность персонала и квалификация

Как рассчитывают производительность линии

Производительность — ключевой параметр любой производственной линии. Её рассчитывают на основе нескольких показателей.

Время такта

Это время, за которое одна единица продукции должна проходить каждую операцию. Если все операции выполняются за равное время, линия работает ритмично без узких мест.

Эффективность (OEE)

Реальная производительность всегда ниже теоретической из-за простоев, переналадок, брака. Хороший показатель OEE — 70-85%. Это закладывается в расчёты.

Узкое место (bottleneck)

Самая медленная операция определяет общую производительность всей линии. Все остальные операции должны быть быстрее или равны самой медленной.

Этапы проектирования линии

Этап 1. Технологический проект

Разрабатывается технологическая схема производства: какие операции, в какой последовательности, с какими параметрами. Это основа всей дальнейшей работы.

Этап 2. Подбор основного оборудования

Под каждую операцию подбирается конкретное оборудование с учётом производительности, габаритов, цены, доступности. Часто используется база проверенных поставщиков — российских и зарубежных.

Этап 3. Подбор вспомогательного оборудования

Конвейеры, манипуляторы, упаковочные машины, системы контроля качества, складское оборудование. Всё, что обеспечивает работу основного оборудования.

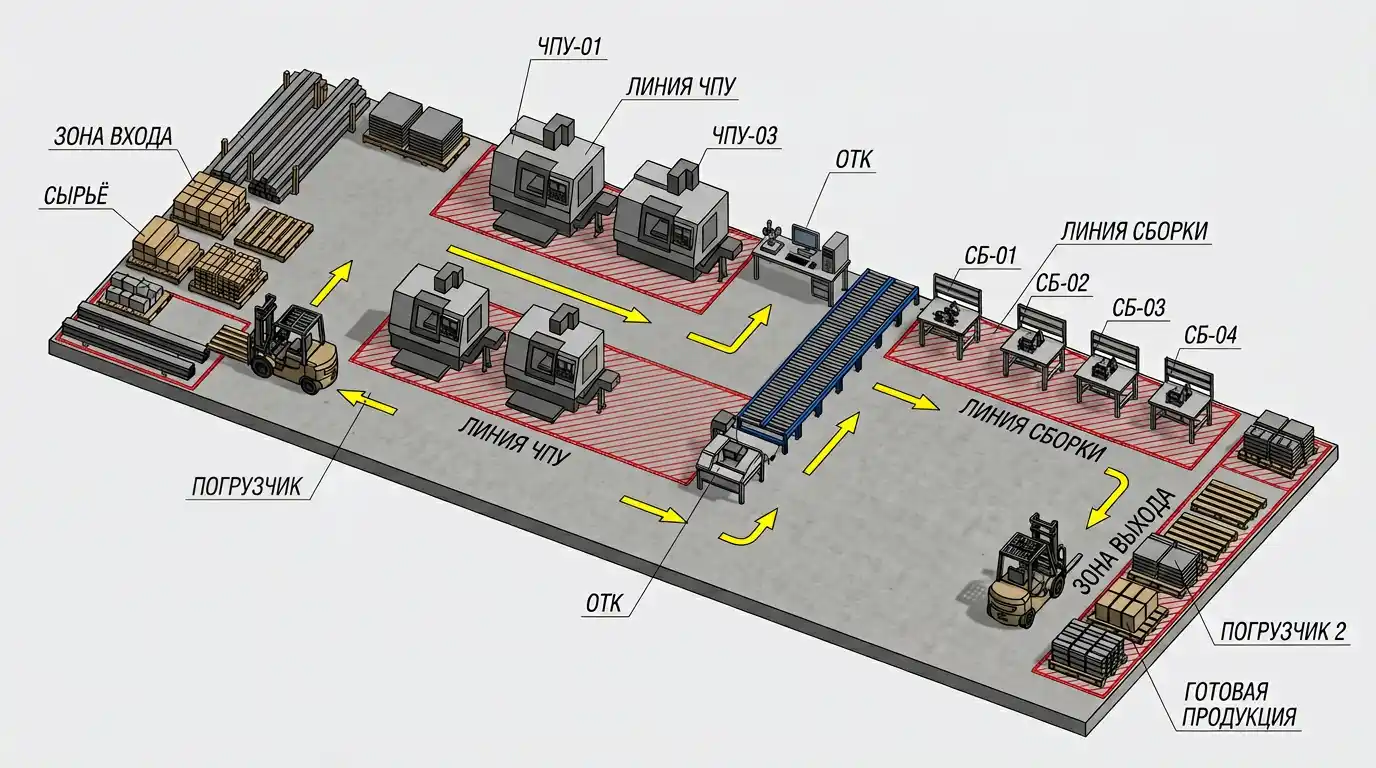

Этап 4. Компоновка линии

3D-размещение всего оборудования в реальном помещении. Учитывается удобство обслуживания, движение материальных потоков, безопасность персонала, расположение коммуникаций.

Этап 5. Инженерные сети

Проектирование электроснабжения, водопровода, канализации, сжатого воздуха, вентиляции. Расчёт нагрузок, выбор кабельных трасс и трубопроводов.

Этап 6. Автоматизация

Системы управления, контроллеры, датчики, диспетчерское ПО. От уровня "ручное управление" до "полностью автоматизированная линия с минимумом операторов".

Этап 7. Документация

Финальная проектная документация: технологические схемы, планировки, монтажные схемы, спецификации оборудования, инструкции по эксплуатации.

Типичные ошибки при проектировании

1. Расчёт "впритык"

Если требуемая производительность 100 единиц в час, нельзя проектировать линию ровно на 100 единиц. Реально из-за простоев, брака, переналадок получится 70-80. Закладывайте запас 20-30%.

2. Игнорирование "невидимых" операций

Переналадки, очистка оборудования, плановое ТО — всё это занимает время и снижает реальную производительность. Учитывайте это в расчётах.

3. Экономия на коммуникациях

Если сэкономить на сечении кабеля или диаметре трубопровода — потом придётся переделывать с остановкой производства. Это в разы дороже.

4. Неучёт логистики

Откуда поступает сырьё, куда уходит готовая продукция, где склад полуфабрикатов — всё это нужно проектировать вместе с линией, а не отдельно.

5. Отсутствие резерва площади

Производство имеет свойство расширяться. Если планируете масштабирование — заранее предусмотрите место для будущего оборудования.

Сколько занимает проектирование

Сроки сильно зависят от сложности и масштаба:

• Простой участок (одна-две операции): 2-4 недели
• Средняя линия (5-10 операций): 1-3 месяца
• Сложная автоматизированная линия: 3-9 месяцев
• Полное производство с нуля: 6-18 месяцев

Сколько это стоит

Стоимость проектирования обычно составляет 3-10% от стоимости оборудования. То есть для линии стоимостью 50 млн рублей проектирование может стоить 1,5-5 млн рублей. Это значительная сумма, но она окупается за счёт оптимизации и предотвращения ошибок.

Что в итоге получит заказчик

По завершении проектирования заказчик получает:

1. Технологическая схема производства
2. 3D-модель линии с компоновкой
3. Планировки в формате AutoCAD
4. Спецификации всего оборудования с указанием поставщиков
5. Расчёты материальных потоков и производительности
6. Схемы инженерных сетей
7. Проект автоматизации
8. Бюджет с разбивкой по статьям
9. График реализации

С этой документацией можно идти к подрядчикам по монтажу, к поставщикам оборудования, в банк за кредитованием. Всё прозрачно и понятно.

Заключение

Проектирование производственной линии — это серьёзная инженерная задача, от которой зависит успешность всего бизнеса. Главное правило — не экономить на этапе проектирования. Качественный проект окупается многократно за счёт оптимальной работы линии, снижения простоев и брака.

Обращайтесь к опытным проектировщикам с реальными кейсами в вашей отрасли, давайте максимально полные исходные данные, не торопитесь принимать важные решения. И помните: лучше потратить лишний месяц на проект, чем годы на исправление ошибок реально работающего производства.
