Что такое реверс-инжиниринг и зачем он нужен бизнесу

Что такое реверс-инжиниринг простыми словами

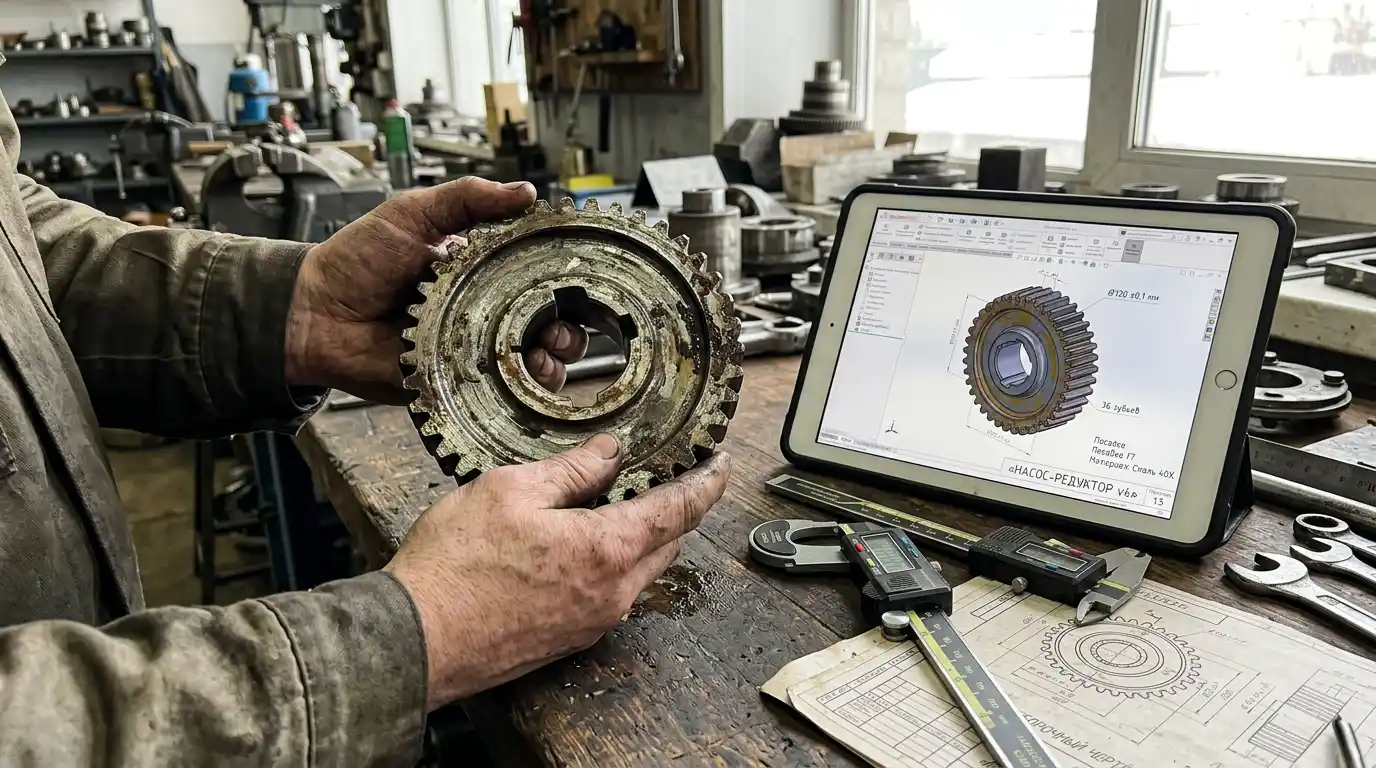

Представьте, что у вас есть старая деталь — например, шестерня от станка, который выпустили 30 лет назад. Завод-изготовитель давно закрылся, чертежей нет, а деталь сломалась. Что делать? Вот тут и приходит на помощь реверс-инжиниринг.

Реверс-инжиниринг (или обратное проектирование) — это процесс восстановления конструкторской документации и 3D-моделей по уже существующему изделию. То есть мы идём от готового объекта к чертежам, по которым его можно изготовить заново.

Когда бизнесу нужен реверс-инжиниринг

На практике мы сталкиваемся с пятью основными ситуациями, когда заказчики обращаются за этой услугой.

1. Утеряна оригинальная документация

Самая частая причина. Производитель оборудования давно не существует, исходные чертежи потеряны, а оборудование продолжает работать и иногда требует замены деталей. Чтобы заказать изготовление запчасти на любом современном производстве, нужны актуальные чертежи. Их мы и создаём.

2. Импортозамещение

Особенно актуально сейчас. На предприятии стоит импортное оборудование, поставки запчастей прекратились или стали слишком дорогими. Можно либо ждать поставки месяцами, либо обмерить нужную деталь и наладить её производство в России.

3. Модернизация существующих изделий

Вы хотите улучшить характеристики уже существующего изделия — сделать его прочнее, легче, дешевле. Но чтобы что-то менять, нужна точная исходная модель. Реверс-инжиниринг даёт цифрового двойника, с которым можно работать в CAD-системе.

4. Создание совместимых изделий

Нужно создать деталь или устройство, которые будут точно стыковаться с уже существующими. Например, переходник для подключения нового оборудования к старой системе. Здесь без точных размеров существующих изделий не обойтись.

5. Контроль качества и анализ

Иногда требуется проверить, соответствует ли изготовленная деталь оригинальному образцу или конкурентному изделию. Сравнение 3D-моделей позволяет быстро выявить отклонения.

Как происходит процесс реверс-инжиниринга

Это многоступенчатый процесс, который требует внимательности и точности. Расскажем о нём по шагам.

Шаг 1. Получение изделия и анализ задачи

Заказчик передаёт нам деталь (или мы выезжаем на место, если объект транспортировать нельзя). Изучаем, в каком состоянии изделие, насколько оно сложное, какие есть особенности — резьбы, фаски, посадочные поверхности.

Шаг 2. Обмерные работы

В зависимости от сложности и требований к точности используем разные методы:

• Ручные измерения — штангенциркули, микрометры, угломеры. Подходит для простых деталей.
• Координатно-измерительные машины (КИМ) — для точных измерений сложных геометрий, точность до 0,001 мм.
• 3D-сканирование — бесконтактный метод, незаменимый для сложных поверхностей (литые корпуса, художественные изделия).

Шаг 3. Создание 3D-модели

На основе обмеров строим точную 3D-модель в CAD-системе (SolidWorks, Компас-3D). Это не просто визуализация — это полноценная параметрическая модель, с которой можно работать дальше.

Шаг 4. Разработка чертежей

Из 3D-модели создаём рабочие чертежи деталей, сборочные чертежи и спецификации. По желанию — оформляем всё по требованиям ЕСКД (российский стандарт).

Шаг 5. Согласование и доработка

Передаём результаты заказчику, отвечаем на вопросы, при необходимости вносим правки. Часто после первичной разработки появляются дополнительные пожелания.

Сколько стоит реверс-инжиниринг

Стоимость реверс-инжиниринга сильно варьируется и зависит от нескольких факторов:

• Сложность геометрии детали
• Количество деталей в сборке
• Требуемая точность измерений
• Необходимость оформления по ЕСКД
• Срочность работы

Для ориентира: восстановление документации на относительно простую деталь может занять от нескольких дней и стоить относительно недорого. Сложный механизм с десятками деталей займёт несколько недель.

Что вы получаете в итоге

По итогам работы заказчик получает:

1. Точную 3D-модель в форматах STEP, IGES, X_T (универсальные) или SLDPRT, KKT (исходные)
2. Полный комплект рабочих чертежей в DWG и PDF
3. Сборочные чертежи (если деталь является сборкой)
4. Спецификации
5. При необходимости — документацию по ЕСКД

С этим комплектом можно идти на любое российское или зарубежное производство и заказывать изготовление.

Заключение

Реверс-инжиниринг — это эффективный инструмент, который помогает бизнесу решать задачи восстановления документации, импортозамещения и модернизации. В современных условиях, когда поставки многих импортных запчастей затруднены, эта услуга становится особенно востребованной.

Если у вас есть деталь или изделие, для которых нужно восстановить документацию или наладить производство — мы готовы помочь. У нас есть весь необходимый инструментарий и опыт работы с самыми разными изделиями: от мелких механических деталей до сложных промышленных систем.
